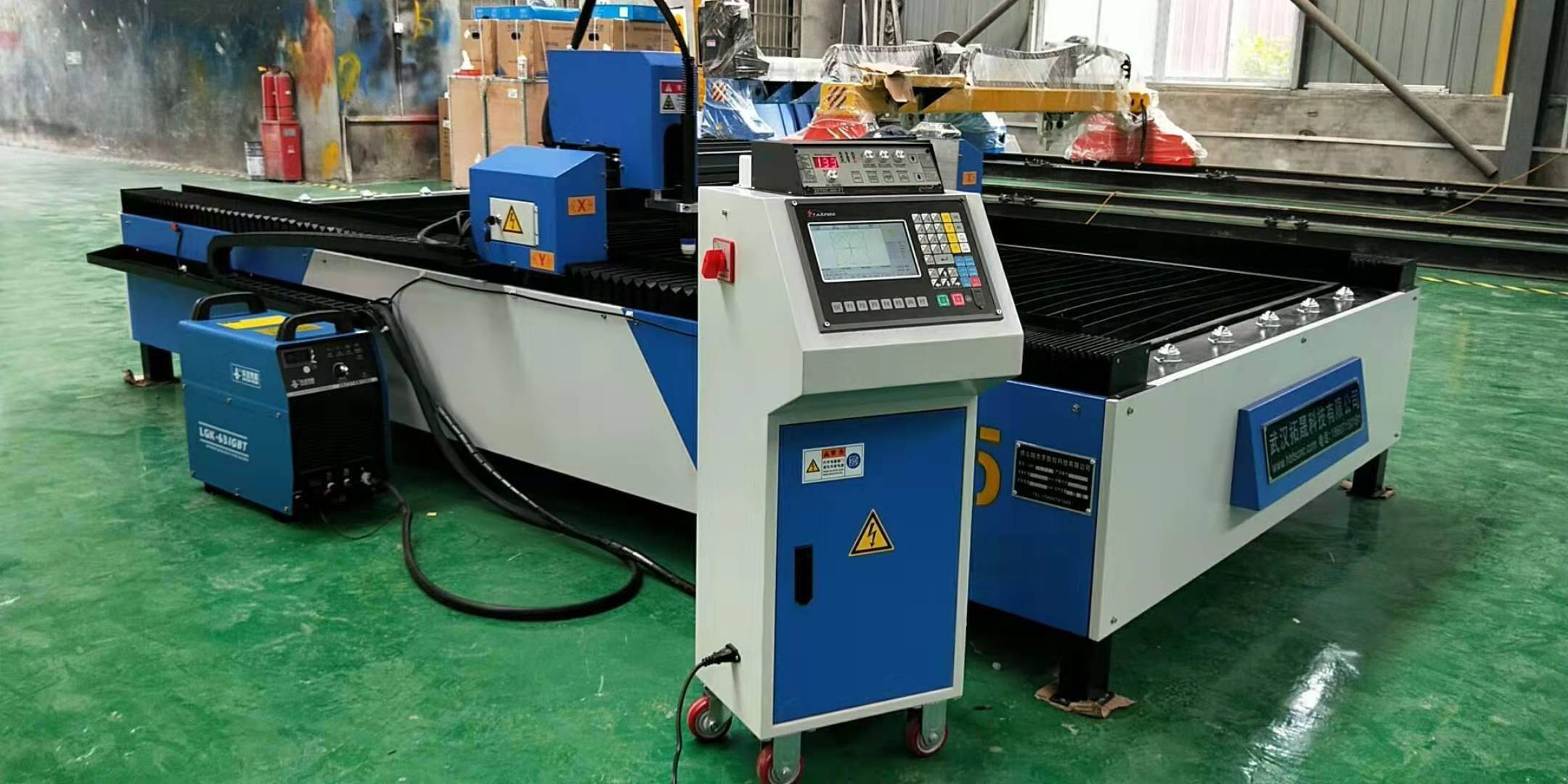

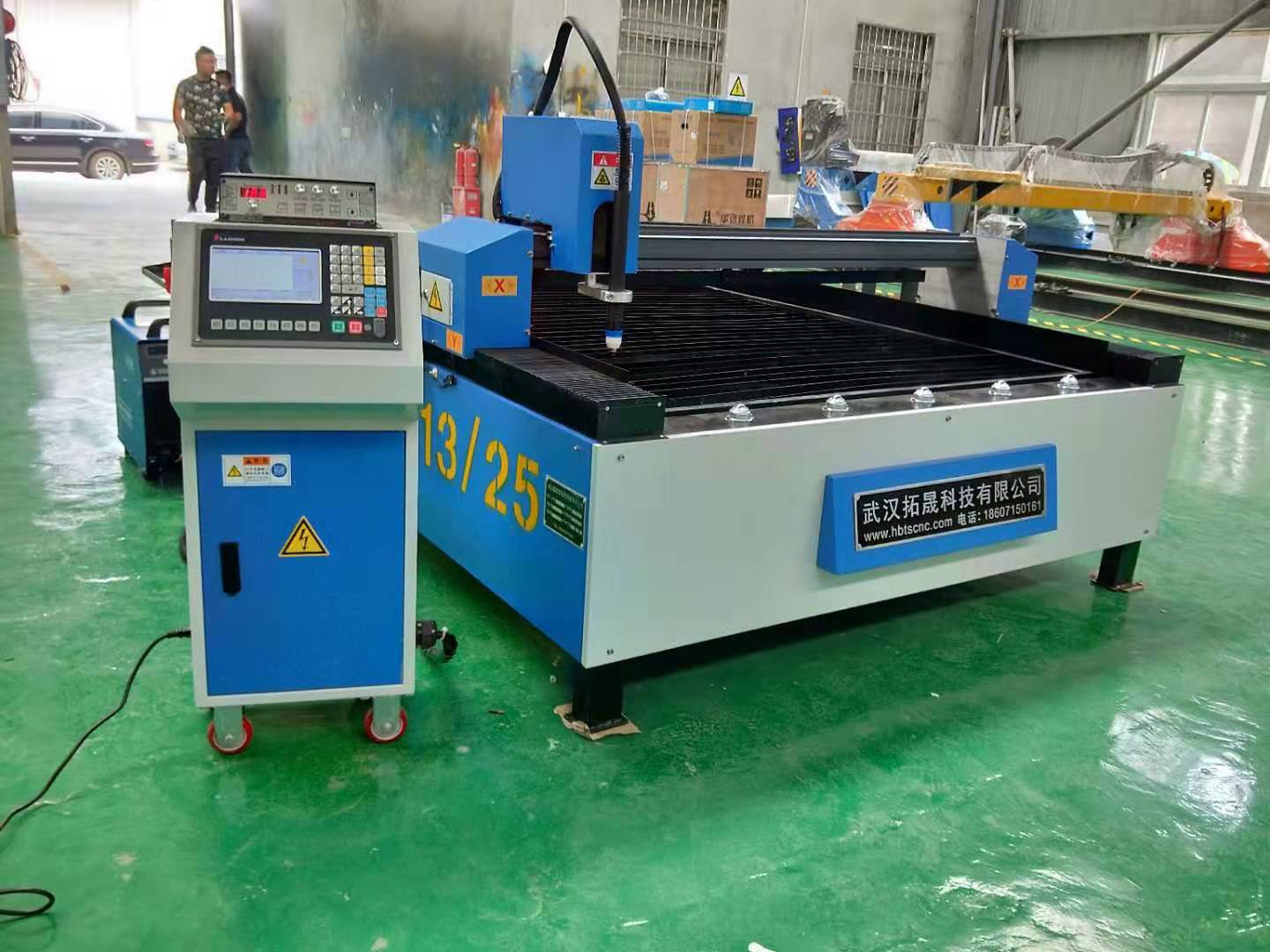

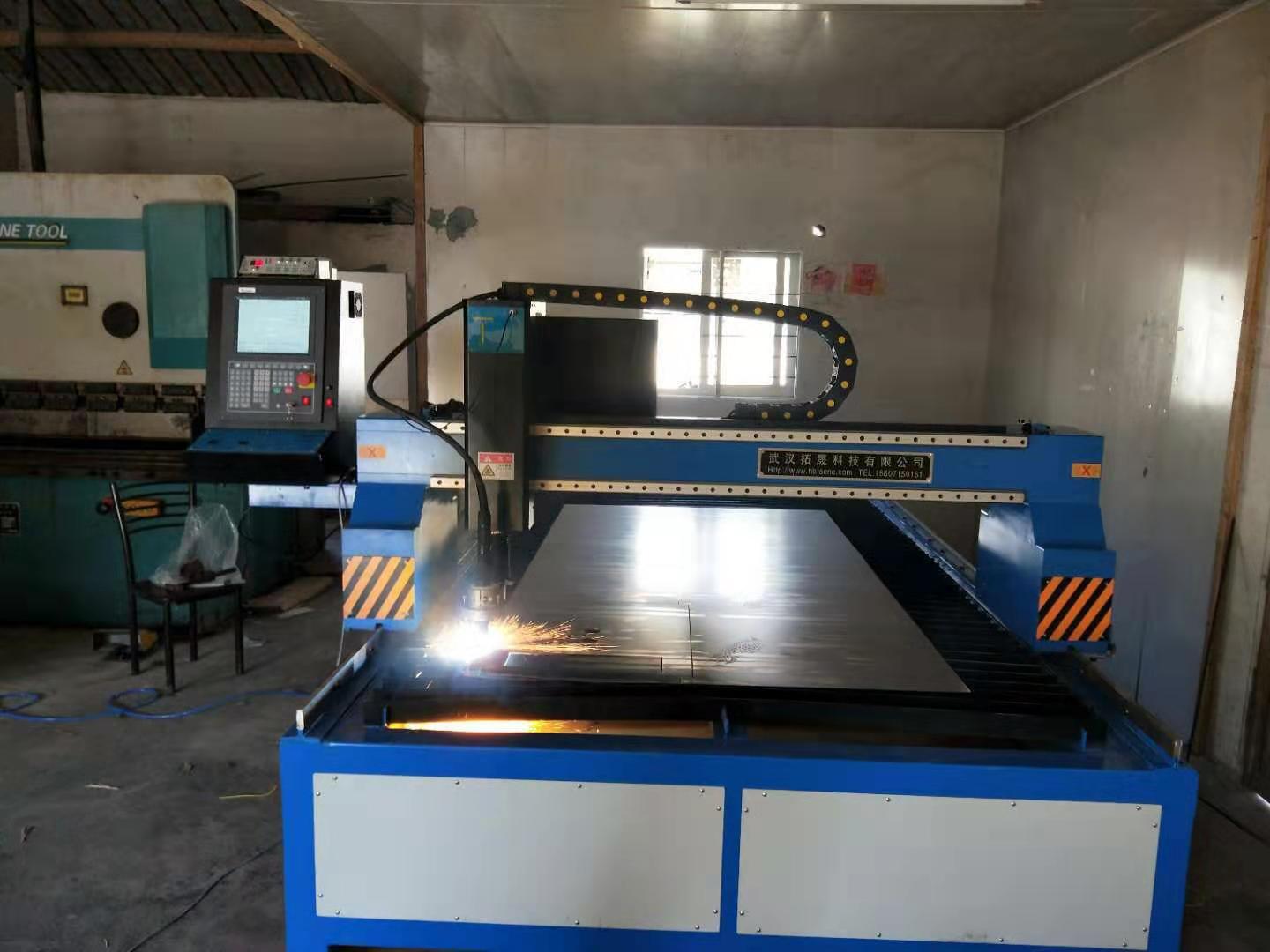

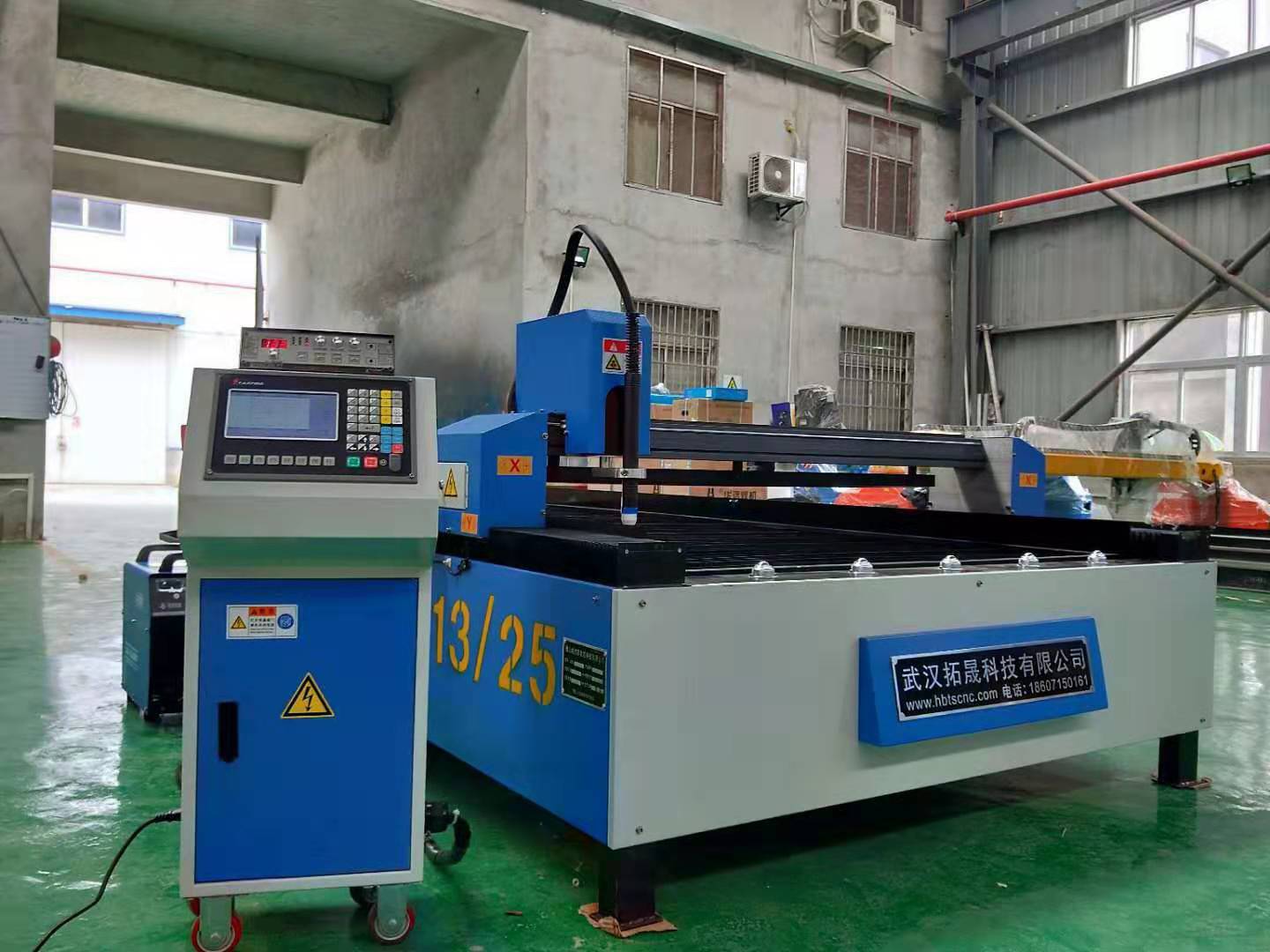

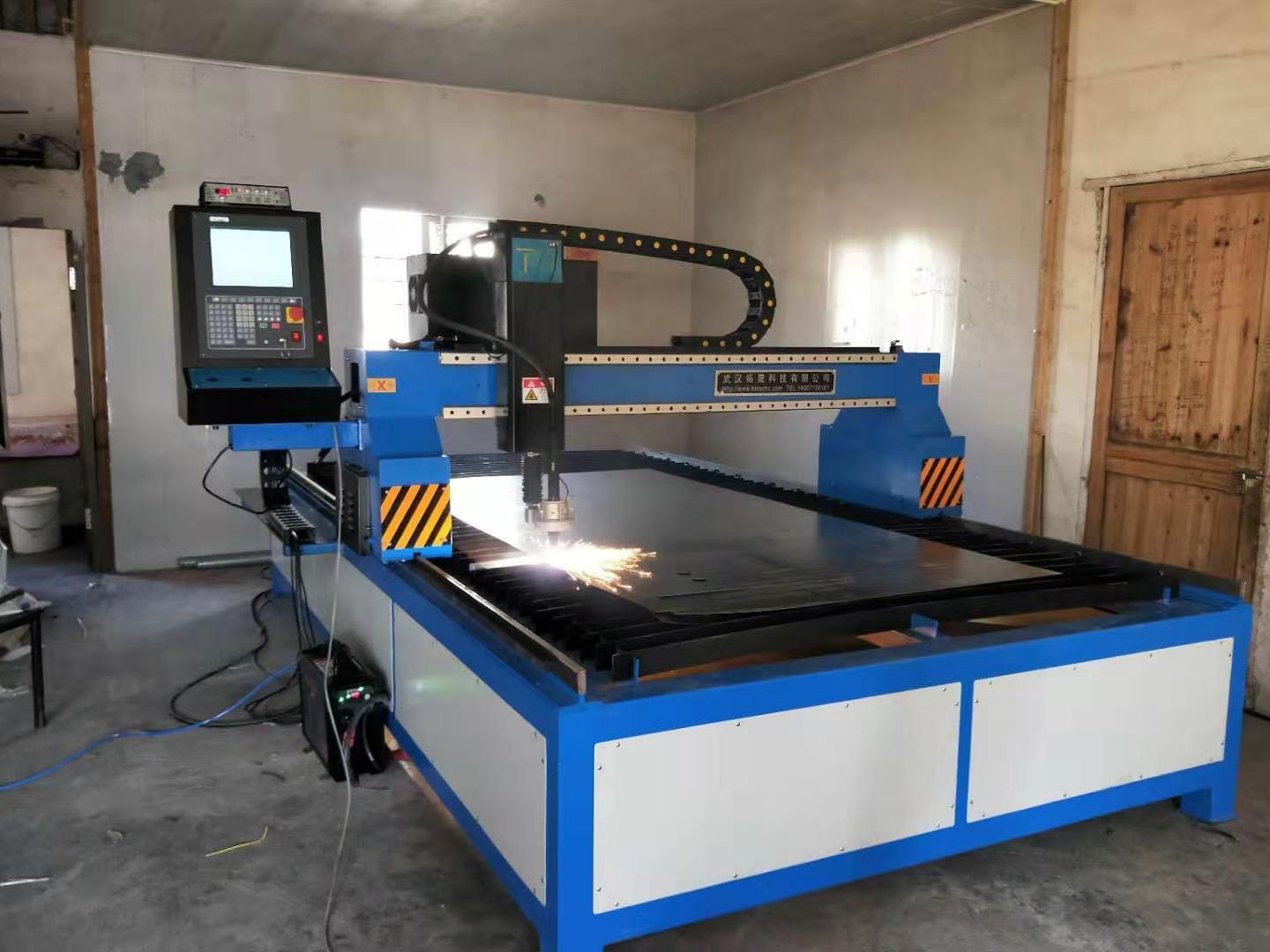

臺式等離子切割機

一、臺式等離子切割機功能說明 ：

    臺式等離子切割機是一種將電腦控制、精密機械傳動、等離子切割三者技術相結合的高效率，高精度，高可靠性的熱切割設備。數控的主要特點是能按圖紙要求加工，以電腦編程方式替代以前繁瑣而又低效率的人工計算。能準確切割出各種形狀復雜的板材（可由直線，圓弧，非圓弧曲線的組合）。它適用于廣告、汽車、船舶、鈑金加工、通風設備及工程和其他各種機電產品外殼加工及板材生產等制造行業做高精度鋼板熱切割的新型自動化設備。該機由機架組件、橫梁組件、縱向?qū)к?、整機管路電氣裝置、控制柜等部件組成，一、采用雙邊驅動的龍門臺式結構。

1、等離子起弧檢測、初始定位、拐角信號控制功能。

2、幫助功能，對于初級用戶使用更加簡單。

3、圖形處理功能，對加工的圖形進行排料、旋轉和X、Y鏡像功能。

4、更換割槍槍嘴、位移穿孔、移動零件功能。

5、文件名稱可以顯示中文名稱，方便用戶直觀的辨別出存儲的文件內容。

6、圖形顯示，實時軌跡移動顯示。

7、內設信號檢測功能，幫助用戶快速解決機器故障。

8、圖形庫功能。

9、自動計算切割長度、時間、套料利用率等成本。

10、軟件功能齊全，涵蓋畫圖、套料、編程、切割校驗全過程。

11、選配維宏軟件同時具備自動加橋、路徑打散，添加引刀線，巡邊定位等功能，支持PLT、ENG、DXF、G 代碼等文件格式。

12、圖型任意角度旋轉、比例縮放、X或Y鏡像、矩陣排列、空走、可手工選行及選號等日常操作中的實用功能。

13、支持加工中暫停，前進，調速等功能。

14、各類加工參數齊全，可滿足不同工藝需求。工件原始尺寸和帶割縫尺寸同時進行顯示，直觀方便。

15、自動割縫補償，原軌跡回退功能。

16、圖形處理功能，對加工的圖形進行排料、旋轉和X、Y鏡像功能。

17、軟件高度集成，參數豐富，一鍵設置參數，操作極其方便簡單，人性化。

二、廣告臺式等離子切割機產品特點：

1、可編程切割直線和圓弧的任意平面形狀零件。

2、機床按照工業機床標準設計制造，機床基礎穩重扎實。

3、機床傳動部分部件都采用高質量品牌部件：國標正規大廠高精度齒條、創偉三廂直流步進電機、鳴志高細分步進驅動器。

4、橫梁組件采用方管結構，具有剛性好，精度高，自重輕，慣性小的特點，有效的防止了結構變形。橫梁前側裝方型直線導軌，后側裝圓柱形直線導軌，上端面裝齒條，整個驅動結構成三角形結構，保證了切割機的平穩運行。精度高，且經久耐用，清潔美觀。

5、機架部件為厚壁方管整體焊接，人工時效床體，堅固不變形，剛性好。裝導軌面和裝齒條面鋪設鋁型材，保證裝配面平整光潔。

6、縱向?qū)к壊捎脠A柱形直線導軌（可選配方型直線導軌）。機械縱向操作時沿此導軌運行，兩節導軌側面裝縱向齒條，由龍門結構上的輸出齒輪與之相嚙合，實現主機縱向雙邊驅動。

7、電氣控制部分由數控、電氣、步進三個子系統組成?？刂葡到y(tǒng)采用國內知名品牌。系統采用模塊化結構，布線簡捷、合理、規范、維修方便，由于大量采用規模集成電路，具有體積小，性能穩定等優點。控制電路用線采用專業屏蔽線，有效屏蔽干擾，操作穩定可靠。

三、選型參考：

      數控切割機選型步驟，用戶需從切割幅面大小、結構形式、切割方式、調高方式等幾個方面來綜合考慮。

1、幅面大小 ：確定板材需要切割的有效長度和有效寬度，以及大致的厚度范圍；

2、結構開工：設備的結構形式有便攜式式、龍門式、臺式、管板一體機四種。

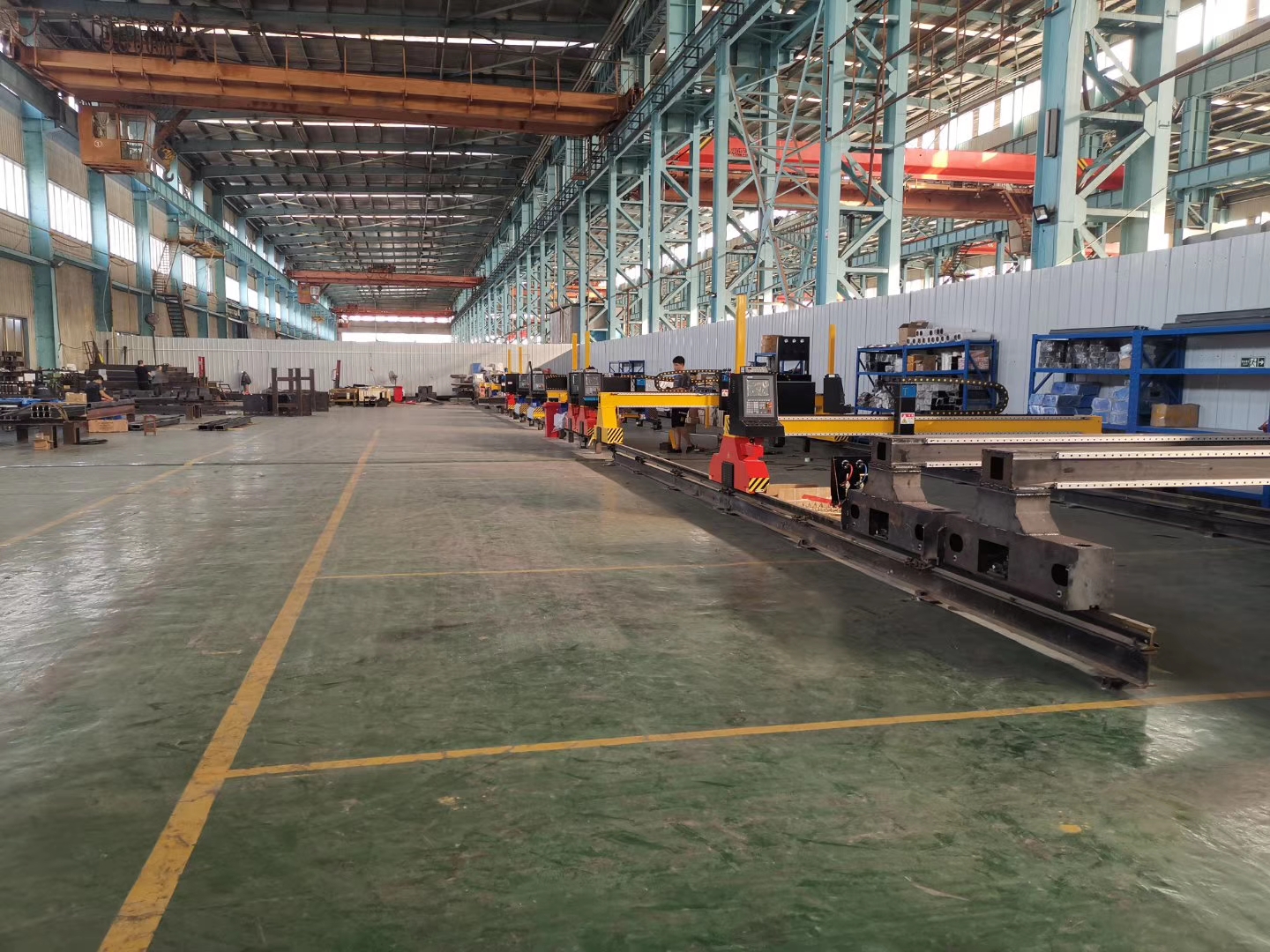

　　便攜式式結構簡單，設備移動和安裝方便，不需占用固定的廠房，設備成本低。但受其結構的限制，橫向切割寬度有限，高速切割時剛性較差。龍門式切割機，由于是龍門式支撐方式，所以設備剛性好，可以實現橫向3-8m的大跨度。設備安裝要求高，需占用專門的廠房面積，特點是長期使用穩定性好。

臺式切割機為一整體式結構，移動就位方便，但切割幅面大小受到一定的限制。

管板一體機可實現平板與管子二合一的切割功能，一機多用，實用性強，相對于分別配置平板機和相貫線機來說，投入成本低，性價比極好。

3、切割方式 ：切割方式可以從不同的角度來進行分類，

　　火焰切割、等離子切割、火焰與等離子兩用切割機；

　　等離子分干式等離子切割、水下等離子切割；

　　數控與直條兩用切割機；

　　數控相貫線與平板一體切割機。

　?。?）、火焰與等離子切割

火焰切割：是一種傳統的熱切割方式，適用于對中厚碳鋼板進行高品質的下料切割。

等離子切割：適用于對碳鋼板、不銹鋼板、有色金屬進行切割，切割速度比火焰更快。

　?。?）、相貫線切割

為滿足用戶進行圓管的相貫線切割，我們有兩種不同的方式：一種是專用相貫線切割機；一種是相貫線切割專用部件，可將其配置到龍門數控切割機上，來完成相貫線切割。

前者適用于大批量專業相貫線切割，后者適合于當批量不大時實現一機多用，以便減少設備投入和場地占用。

4、調高方式

　　無論是火焰還是等離子切割，都必須保證割嘴離鋼板的高度處于較好的狀態，從而得到良好的切割效果和更長的割嘴使用壽命。

調高方式有如下幾種

　　1．手把調高

手把調高，是用手輪通過齒輪帶動割炬上齒條來調節高度；

　　2．電動按鈕調高

電動按鈕調高，是通過操作按鍵，經調高電機帶動割炬上下移動；

以上兩種方式，都是操作人員直接控制割炬的升降。

　　3．電容式自動調高

　　電容式自動調高用于火焰切割。

火焰切割配上電容式自動調高，一方面，可以根據鋼板的高低變化，自動調節割炬，保證割嘴離鋼板的高度保持恒定；另一方面，預熱結束，打開切割高壓氧時，都會出現鐵渣反濺，此時很容易堵塞割嘴，配置有自動調高時，開切割氧之前會首先自動提起割炬，鐵渣反濺完后，再下移割炬，從而可很好地減少割嘴堵塞現象發生。但由于火焰切割過程中溫度太高，會將感應環融化，使用壽命不長，故無需特別需要不做推薦；

　　4．弧壓式自動調高

　　弧壓式自動調高，用于等離子切割。

等離子切割，一方面切割速度快，另一方面弧光非常刺眼，因而，靠操作人員隨時觀測割嘴離鋼板的高度，及時給出調節，不僅反應速度跟不上，另一方面眼睛也承受不了。當板材較薄時，更是如此。所以，一般情況下，都應該配上弧壓自動調高。我公司的設備弧壓自動調高是標準配置，無論用戶是否說明，都會配置等離子弧壓自動和等離子防撞裝置；

四、我公司設備核心特點：

    1、周到快捷的售前、售中、售后服務，一旦有故障情況響應快、解決迅速；

    2、交貨周期快，標配可現貨供應；

    3、設備采用烤漆工藝，油漆附著力更強，更美觀耐用；

    4、割槍上方有微調功能，方便微小距離的調節，操作便捷；

    5、耗材通用無需定制，經濟實惠；

　　武漢拓晟科技有限公司專業從事數控切割機的研發、銷售和生產10余年，技術實力強，規格品種全的專業生產企業；24小時售前、售中、售后服務熱線：15623888088 陳總

武漢拓晟科技有限公司服務承諾 ：
售前服務 ：
根據用戶設備使用環境、有效切割范圍，切割材料和厚度等參數，為用戶提供經濟實用的數控切割技術解決方案；
售中服務 ：
合同簽定生效后，免費提供基礎制作安裝圖，割臺圖紙。貨到后即刻派售后人員上門協助安裝、調試，且按甲方提供的圖紙試割2~3件制品，制品的切割質量作為切割機最終驗收依據。
售后服務：
維修承諾：有故障接到反應即刻作出應答，全年不分任何節假日，1小時內響應并找到問題提出解決方案，如電話指導未能解決，派技術員24-48小時內到達現場，讓您不被售后困擾，用到滿意設備。
