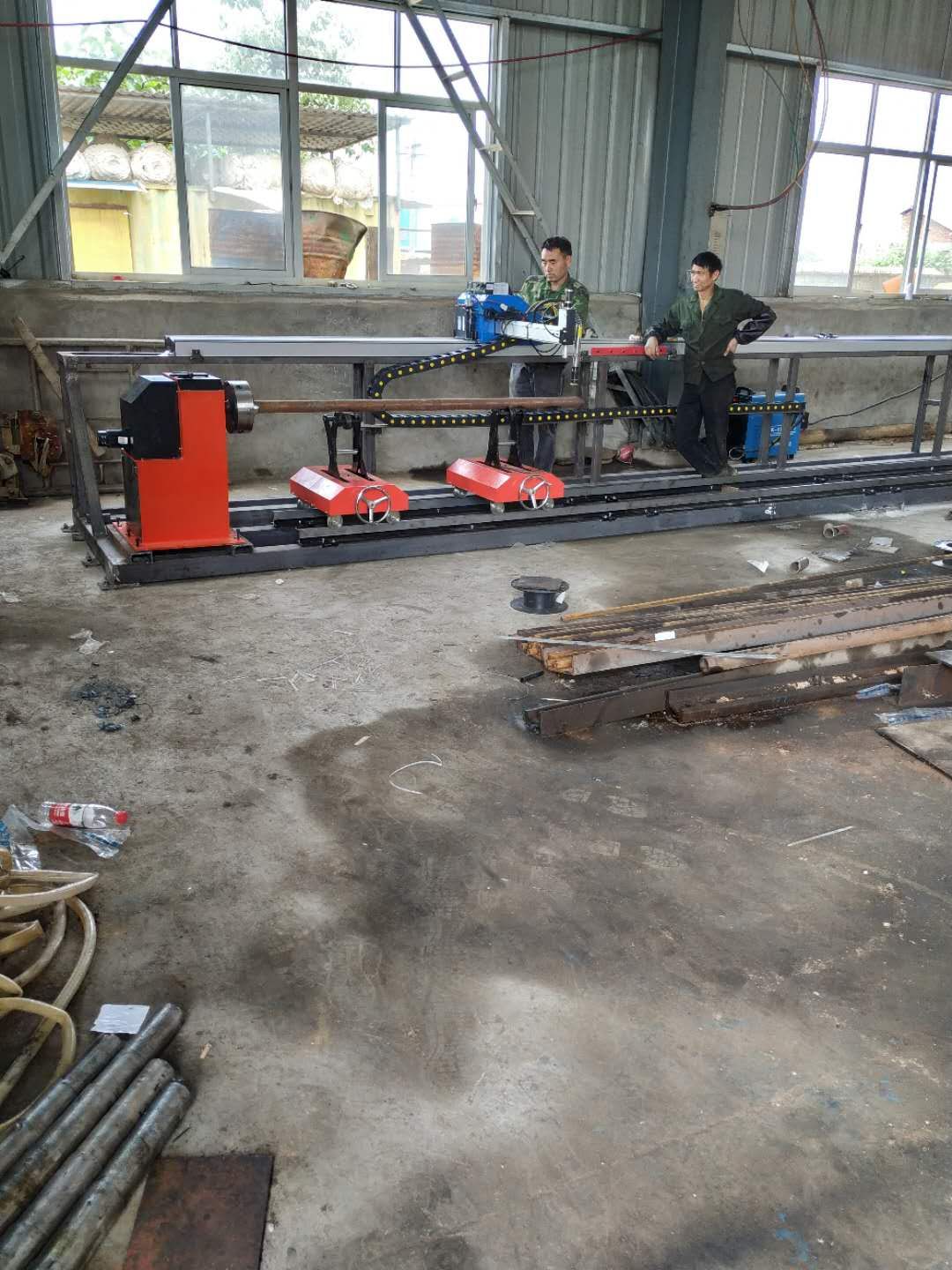

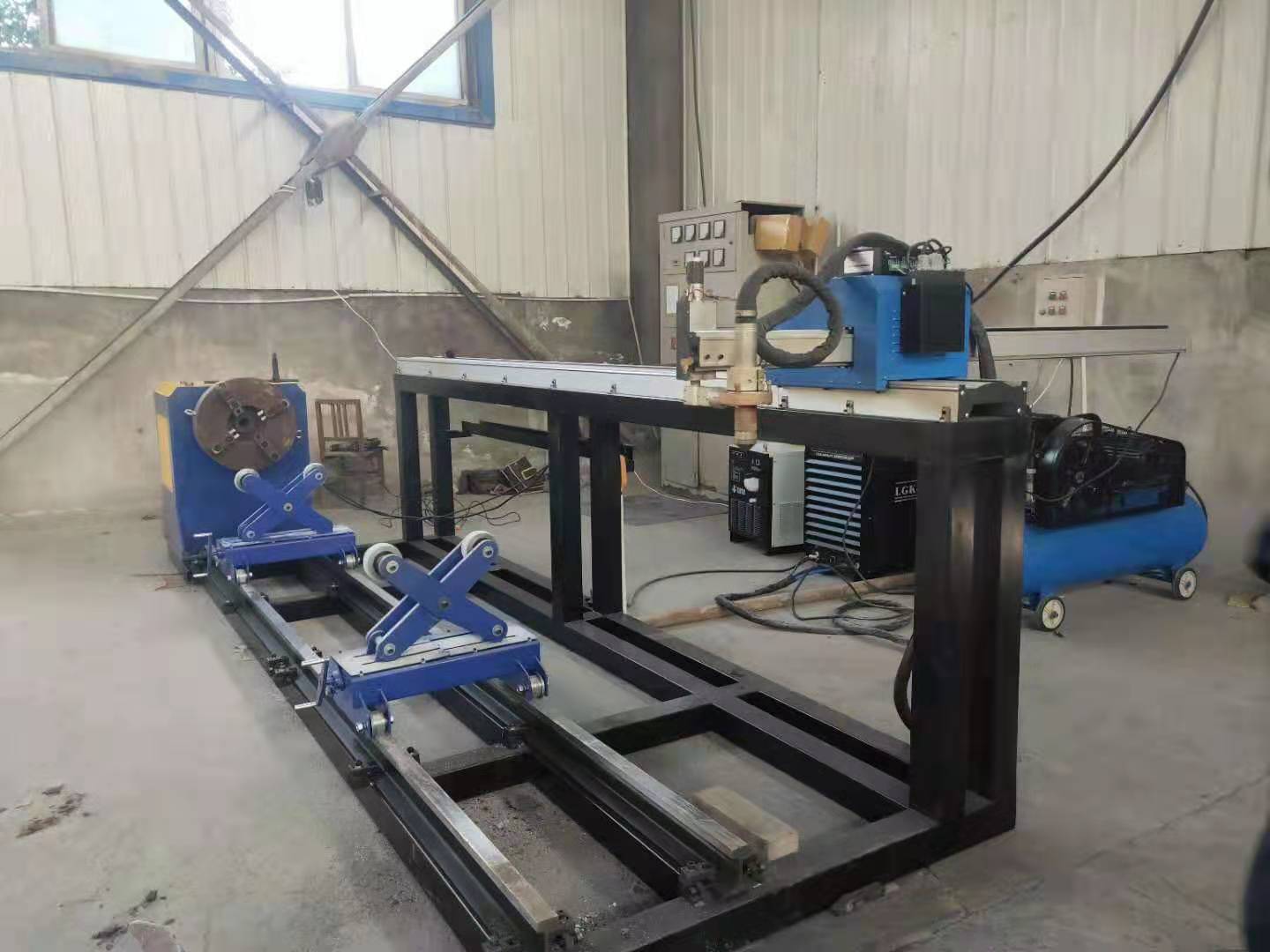

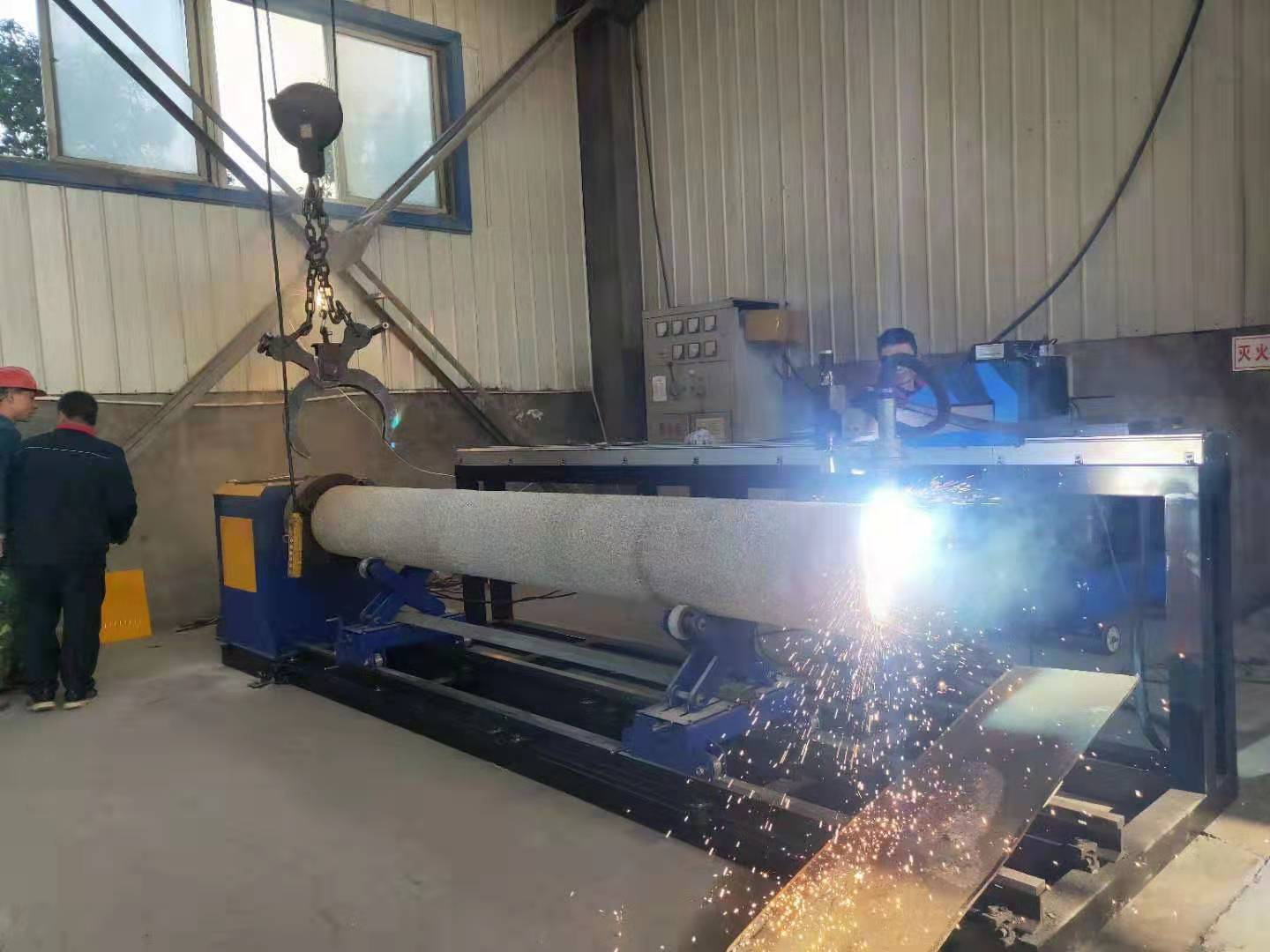

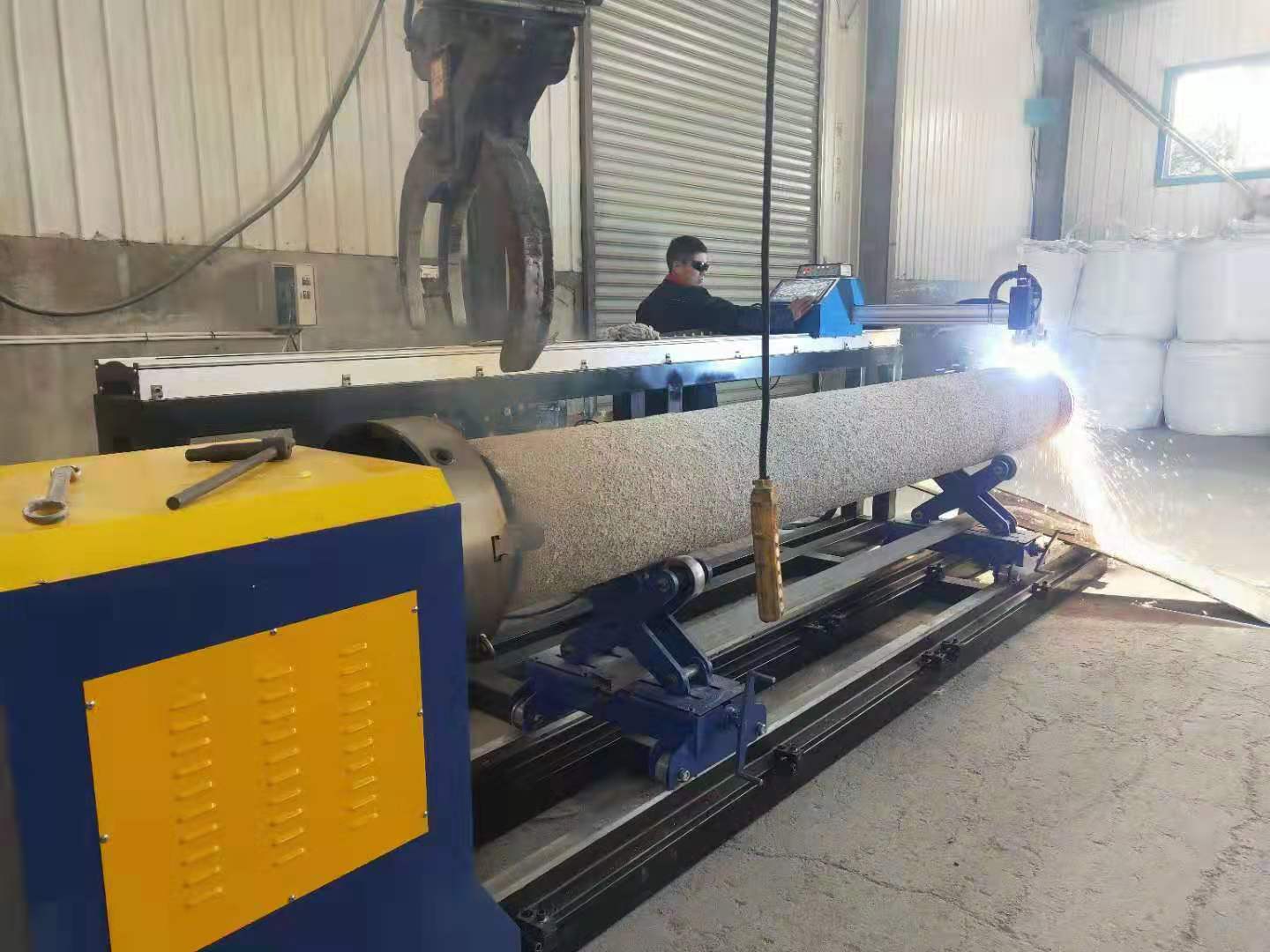

便攜式相貫線切割機

一、設備簡介：

1、管板機便攜橫向有效切割寬度1.3米，有效切割長度3米（長度可加長），可管板兩用，實用性強，性價比高；

2、上海交大板管一體數控系統F2300BX，10.4寸液晶屏；

3、配國產專家版的套料軟件,帶共邊、橋接功能；

4、可增配弧壓自動調高和等離子電源，實現火焰和等離子兩用。

5、相貫線火焰穿孔切割碳鋼5-40mm；

6、等離子切割厚度視等離子電源而定；

7、電源選用國產品牌或美國海寶電源，暫載率100%，可以長時間持續工作；電源的價格差距很大，電源的質量直接影響到切割效果；

二、相貫線切割參數：

1、可切割鋼管管徑30-300mm；

2、有效切割管長3m，可以加長；

3、等離子配弧壓自動調高 ；

4、卡盤箱配伺服驅動；平穩性更好；

5、可選配兩軸不帶坡口圓管套料軟件：功能強大、使用簡便，適用于做管桁架或流體管加工使用。

三、選型參考：

      數控切割機選型步驟，用戶需從切割幅面大小、結構形式、切割方式、調高方式等幾個方面來綜合考慮。

1、幅面大小 ：確定板材需要切割的有效長度和有效寬度，以及大致的厚度范圍；

2、結構開工：設備的結構形式有便攜式式、龍門式、臺式、管板一體機四種。

　　便攜式式結構簡單，設備移動和安裝方便，不需占用固定的廠房，設備成本低。但受其結構的限制，橫向切割寬度有限，高速切割時剛性較差。龍門式切割機，由于是龍門式支撐方式，所以設備剛性好，可以實現橫向3-8m的大跨度。設備安裝要求高，需占用專門的廠房面積，特點是長期使用穩定性好。

臺式切割機為一整體式結構，移動就位方便，但切割幅面大小受到一定的限制。

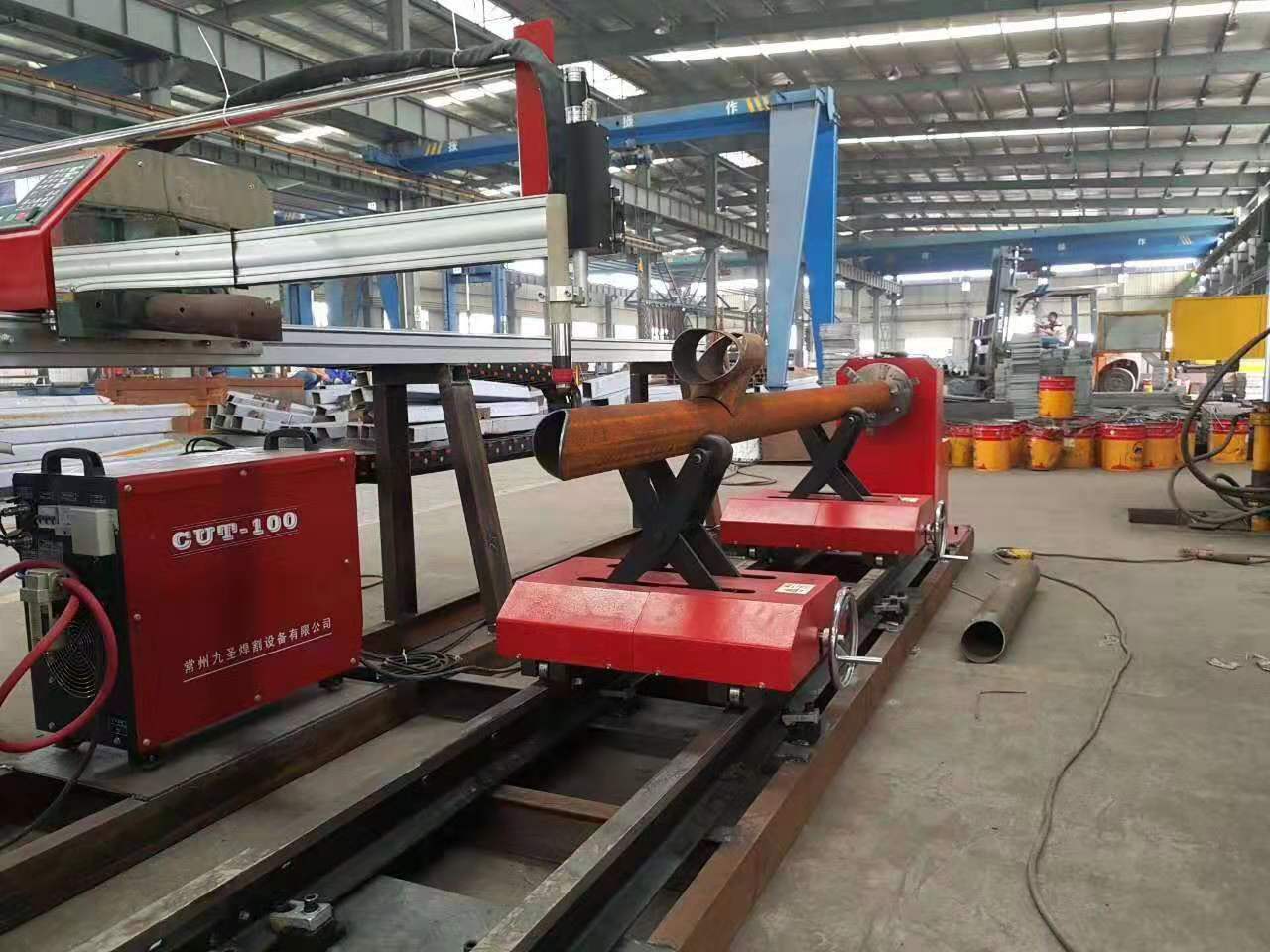

管板一體機可實現平板與管子二合一的切割功能，一機多用，實用性強，相對于分別配置平板機和相貫線機來說，投入成本低，性價比極好。

3、切割方式 ：切割方式可以從不同的角度來進行分類，

　　火焰切割、等離子切割、火焰與等離子兩用切割機；

　　等離子分干式等離子切割、水下等離子切割；

　　數控與直條兩用切割機；

　　數控相貫線與平板一體切割機。

　　（1）、火焰與等離子切割

火焰切割：是一種傳統的熱切割方式，適用于對中厚碳鋼板進行高品質的下料切割。

等離子切割：適用于對碳鋼板、不銹鋼板、有色金屬進行切割，切割速度比火焰更快。

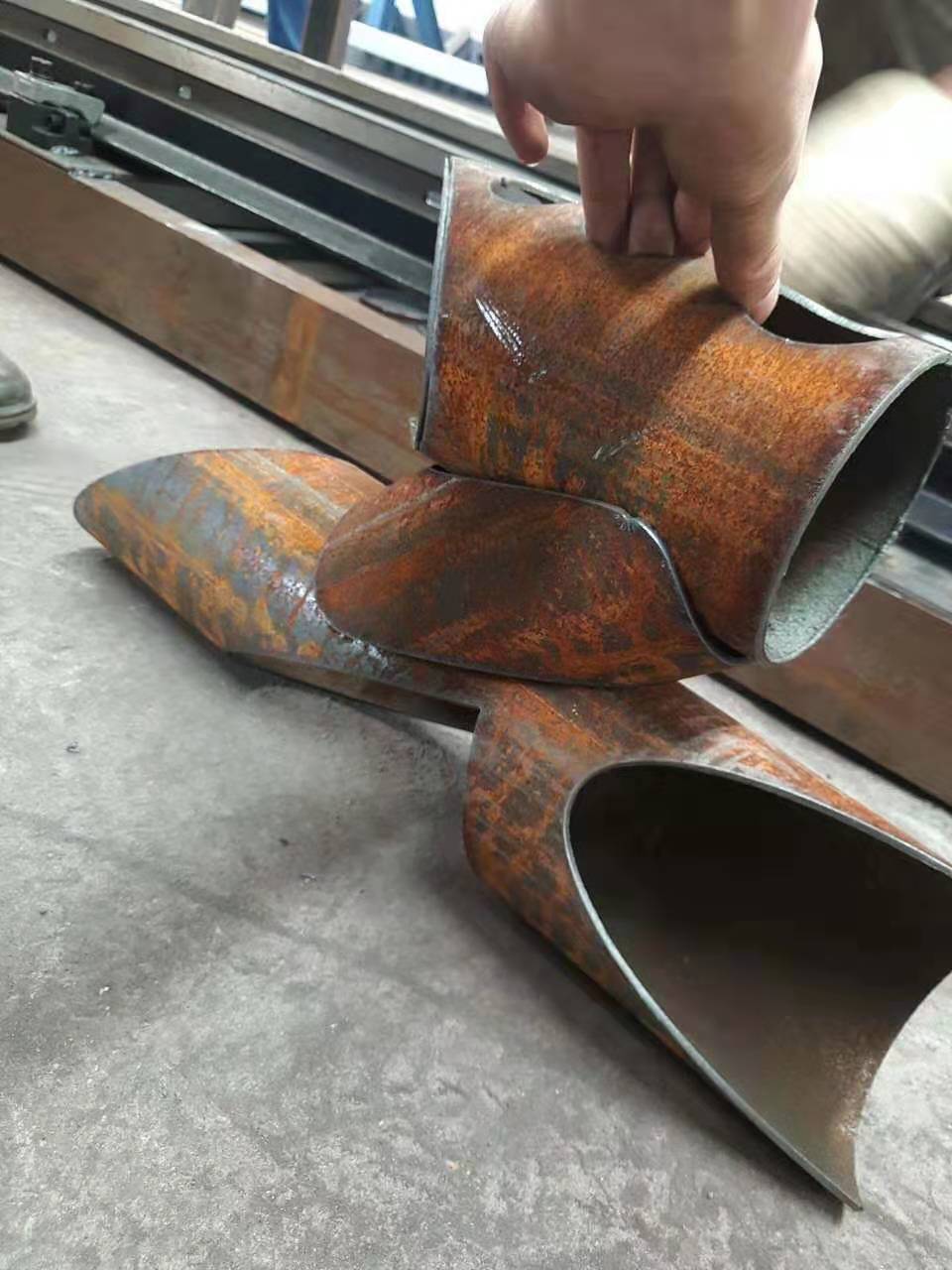

　?。?）、相貫線切割

為滿足用戶進行圓管的相貫線切割，我們有兩種不同的方式：一種是專用相貫線切割機；一種是相貫線切割專用部件，可將其配置到龍門數控切割機上，來完成相貫線切割。

前者適用于大批量專業相貫線切割，后者適合于當批量不大時實現一機多用，以便減少設備投入和場地占用。

4、調高方式

　　無論是火焰還是等離子切割，都必須保證割嘴離鋼板的高度處于較好的狀態，從而得到較好的切割效果和較長的割嘴使用壽命。

調高方式有如下幾種

　　1．手把調高

手把調高，是用手輪通過齒輪帶動割炬上齒條來調節高度；

　　2．電動按鈕調高

電動按鈕調高，是通過操作按鍵，經調高電機帶動割炬上下移動；

以上兩種方式，都是操作人員直接控制割炬的升降。

　　3．電容式自動調高

　　電容式自動調高用于火焰切割。

火焰切割配上電容式自動調高，一方面，可以根據鋼板的高低變化，自動調節割炬，保證割嘴離鋼板的高度保持恒定；另一方面，預熱結束，打開切割高壓氧時，都會出現鐵渣反濺，此時很容易堵塞割嘴，配置有自動調高時，開切割氧之前會首先自動提起割炬，鐵渣反濺完后，再下移割炬，從而可很好地減少割嘴堵塞現象發生。但由于火焰切割過程中溫度太高，會將感應環融化，使用壽命不長，故無需特別需要不做推薦；

　　4．弧壓式自動調高

　　弧壓式自動調高，用于等離子切割。

等離子切割，一方面切割速度快，另一方面弧光非常刺眼，因而，靠操作人員隨時觀測割嘴離鋼板的高度，及時給出調節，不僅反應速度跟不上，另一方面眼睛也承受不了。當板材較薄時，更是如此。所以，一般情況下，都應該配上弧壓自動調高。我公司的設備弧壓自動調高是標準配置，無論用戶是否說明，都會配置等離子弧壓自動和等離子防撞裝置；

四、我公司設備核心特點：

    1、周到快捷的售前、售中、售后服務，一旦有故障情況響應快、解決迅速；

    2、交貨周期快，標配可現貨供應；

    3、設備采用烤漆工藝，油漆附著力更強，更美觀耐用；

    4、割槍上方有微調功能，方便微小距離的調節，操作便捷；

    5、耗材通用無需定制，經濟實惠；

　　武漢拓晟科技有限公司專業從事數控切割機的研發、銷售和生產10余年，技術實力強，規格品種全的專業生產企業；24小時售前、售中、售后服務熱線：15623888088 陳總

武漢拓晟科技有限公司服務承諾 ：
售前服務 ：
根據用戶設備使用環境、有效切割范圍，切割材料和厚度等參數，為用戶提供經濟實用的數控切割技術解決方案；
售中服務 ：
合同簽定生效后，免費提供基礎制作安裝圖，割臺圖紙。貨到后即刻派售后人員上門協助安裝、調試，且按甲方提供的圖紙試割2~3件制品，制品的切割質量作為切割機最終驗收依據。
售后服務：
維修承諾：有故障接到反應即刻作出應答，全年不分任何節假日，1小時內響應并找到問題提出解決方案，如電話指導未能解決，派技術員24-48小時內到達現場，讓您不被售后困擾，用到滿意設備。
