方管切割機

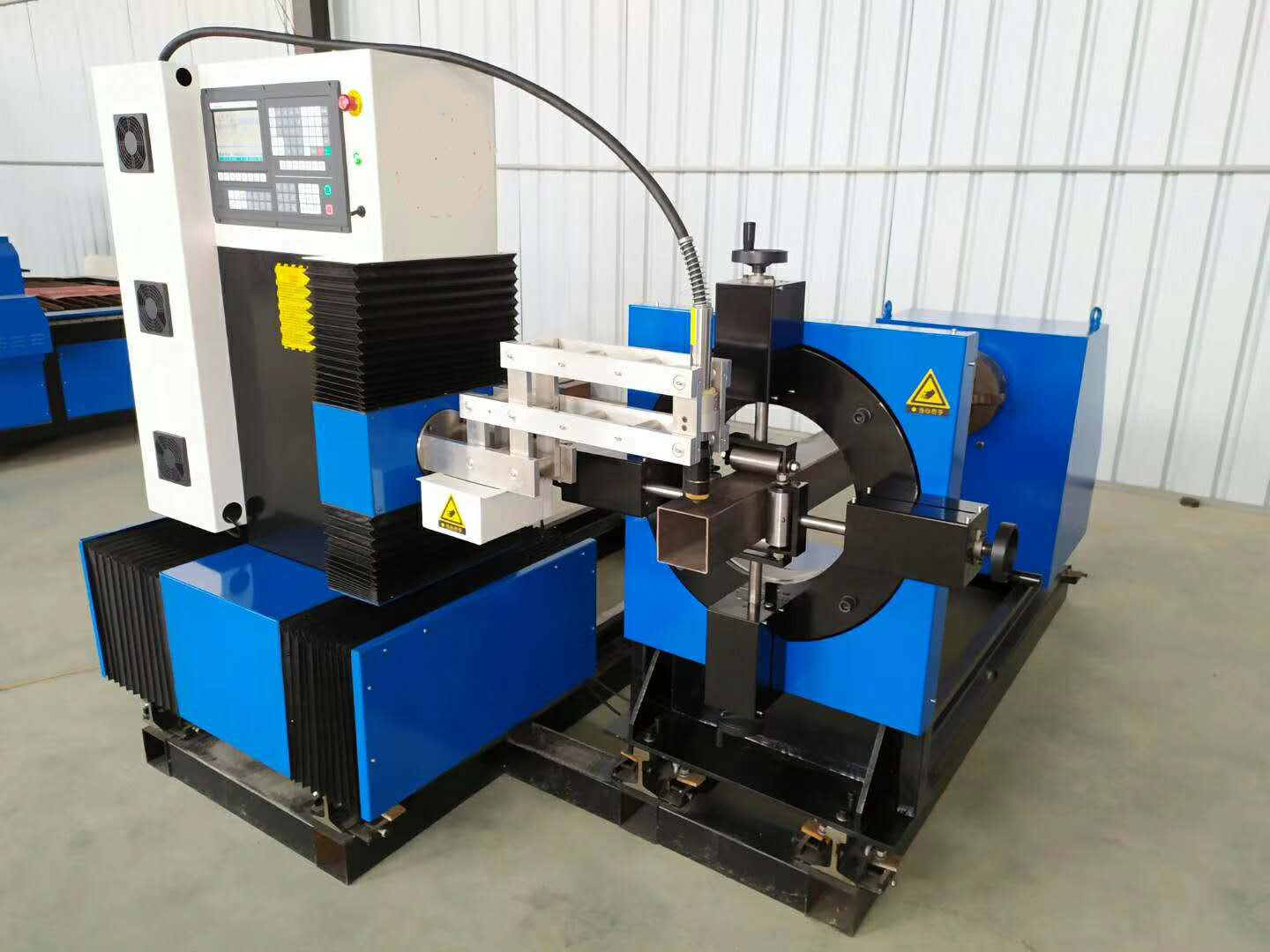

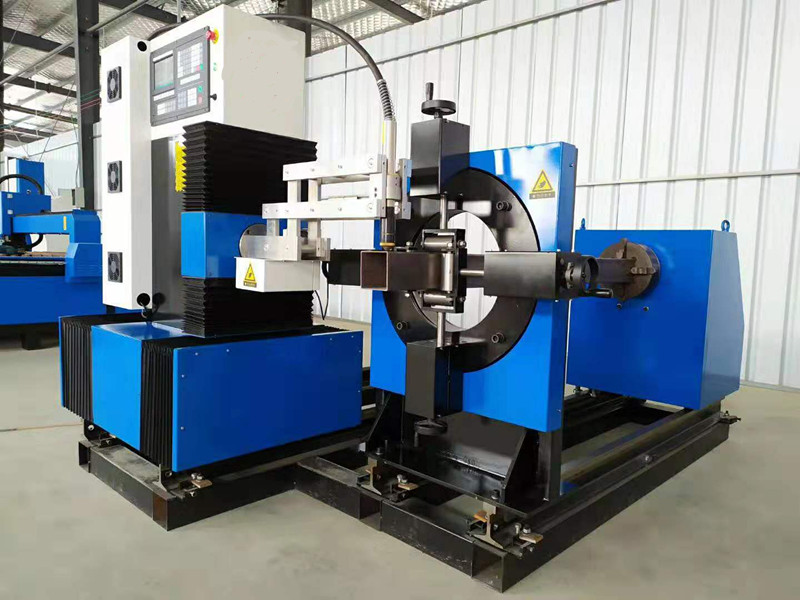

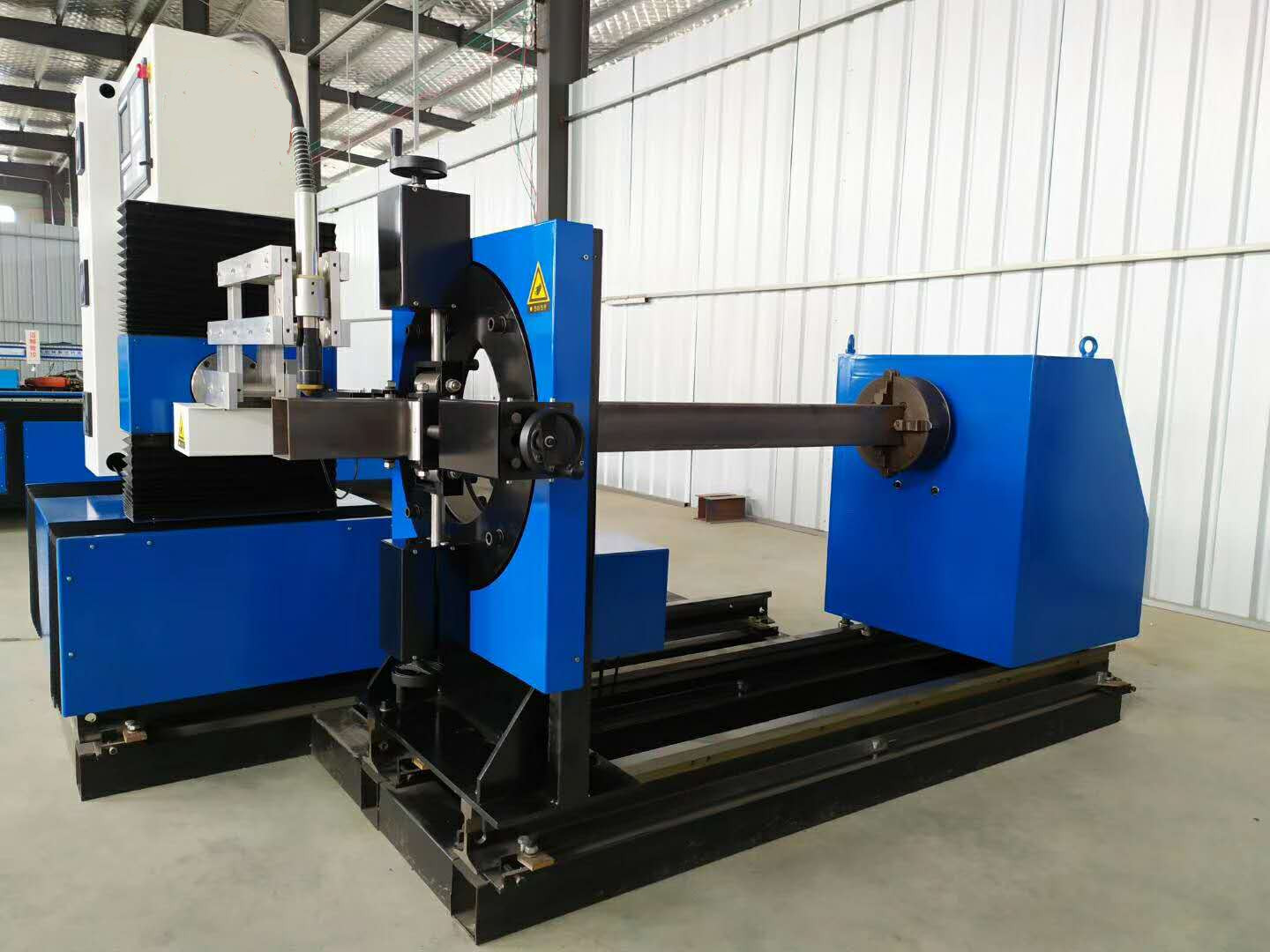

TSXG-4F方管相貫線數控切割機

性能簡介

傳統的手工管道相貫線切割工藝繁難，效率低，加工精度低，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。而TSXG-4F系列相貫線數控切割機正是針對這一要求而設計研發的進行管道相貫線切割的專用的自動化設備；

TSXG-4F設備是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備，它能夠進行主管與若干支管的多種相交形式的相貫線計算，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動并且十分方便地并完成多軸聯動控制，切割出管子的相貫線、相貫線孔以及焊接坡口，實現主管或支管的相貫線切割。

應用領域：橋梁 風電 石油化工、建筑結構、造船重工、冶金機械。

本設備采用數字化控制，設備控制軸數有二至六軸等不同機型，可按用戶需求配置；

本機除了系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件結合，實現CAD/CAM功能。

火焰切割可采用氧氣-燃?xì)饽Ｊ?，燃?xì)獠捎靡胰病⒈?、液化氣等，切割厚度范圍廣；等離子切割采用壓縮空氣，速度快，效率高。



技術參數

編號	項目	參數
1	控制軸數	4軸
2	輸入電壓	220V
3	輸入功率	4.0KW
4	切割管長度	2000mm
5	卡盤尺寸	200mm
6	切割管直徑	Φ50mm-Φ200
7	管承載重量	≤1000KG
8	管子橢圓度	≤2%
9	運行精度	±0.5/mm
10	升降總行程量	150mm
11	火焰切割厚度	無
12	等離子切割厚度	視等離子功率定
13	切割速度	0-4000mm/min
14	空移速度	0-6000mm/min
15	切割方式	等離子切割
16	切割形狀	基于AutoCAD的圖形
17	切割對象	碳鋼，不銹鋼、有色金屬等管類



標準配置

序號	項目名稱	技術參數
1	數控系統	SF-2600
2	弧壓調高系統	無
3	控制柜	拓晟科技標配
4	操作臺	拓晟科技標配
5	裝夾裝置	四爪單動卡盤
6	套料軟件	帶配套軟件
7	驅動電機	進口松下伺服電機
8	減速機	HUNPHREY行星減速機
9	機臂系統	拓晟科技
10	圓管支承小車	拓晟科技
11	支承軌道	24KG精磨軌道



環境要求

1	電源電壓/頻率	3×380v±3%/50Hz 220v±5%/50Hz
2	輸入功率	4.0KW
3	切割氧壓力	0.5-0.8 ＭPa（火焰切割）
4	預熱氧壓力	0.4－0.6ＭPa（火焰切割）
5	燃?xì)鈮毫?/span>	0.05-0.08 ＭPa（火焰切割）
6	氣體純度	純度：99.5% 壓力：0.8 Mpa（火焰切割）
7	壓縮空氣	干燥、無油；壓力：0.8Mpa
8	燃?xì)夥N類	丙烷\乙炔\天然氣（火焰切割）

　　武漢拓晟科技有限公司專業從事數控切割機的研發、銷售和生產10余年，技術實力強，規格品種全的專業生產企業；24小時售前、售中、售后服務熱線：15623888088 陳總

武漢拓晟科技有限公司服務承諾 ：
售前服務 ：
根據用戶設備使用環境、有效切割范圍，切割材料和厚度等參數，為用戶提供經濟實用的數控切割技術解決方案；
售中服務 ：
合同簽定生效后，免費提供基礎制作安裝圖，割臺圖紙。貨到后即刻派售后人員上門協助安裝、調試，且按甲方提供的圖紙?jiān)嚫?~3件制品，制品的切割質量作為切割機最終驗收依據。
售后服務：
維修承諾：有故障接到反應即刻作出應答，全年不分任何節假日，1小時內響應并找到問題提出解決方案，如電話指導未能解決，派技術員24-48小時內到達現場，讓您不被售后困擾，用到滿意設備。
